Детали корпуса
Структурный дизайн корпуса утвержден RINA. Это гарантирует соответствующее качество изготовления корпуса с использованием высоких технологий и лучших материалов. Материал “Vinylaster resin” используется для ламинации первого слоя всего корпуса, что гарантирует химическое и техническое соответствие высокого уровня, а также защиту от осмоса. Таким образом, Azimut дает гарантию 5 лет на корпус от осмотического вздутия. “Orthophalic resins” морского предназначения использованы для внутренней отделки и создания ребер жесткости. Корпус и ребра жесткости сделаны путем ламинации типа сендвич с использованием высокотехнологической пены в качестве цельной структуры.Пост управления
- Штурвал - с гидравлическим механизмом
- Винты - сплав никеля, бронзы и алюминия (NiBrAl)
- Носовое подруливающее устройство в стандартной конфигурации
- Закрылки - электрогидравлические, с одиночными цилиндрами
Внешняя планировка
Корпус
- Покраска корпуса изофталевым-NPG гелькоутом

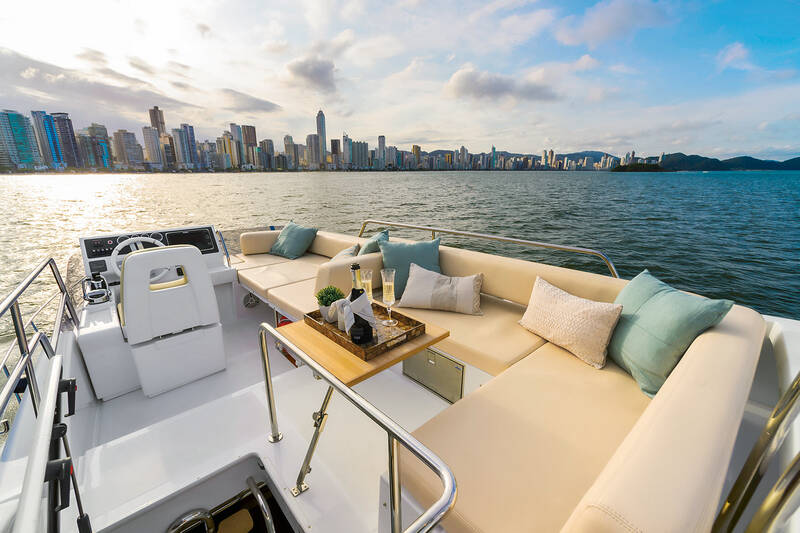

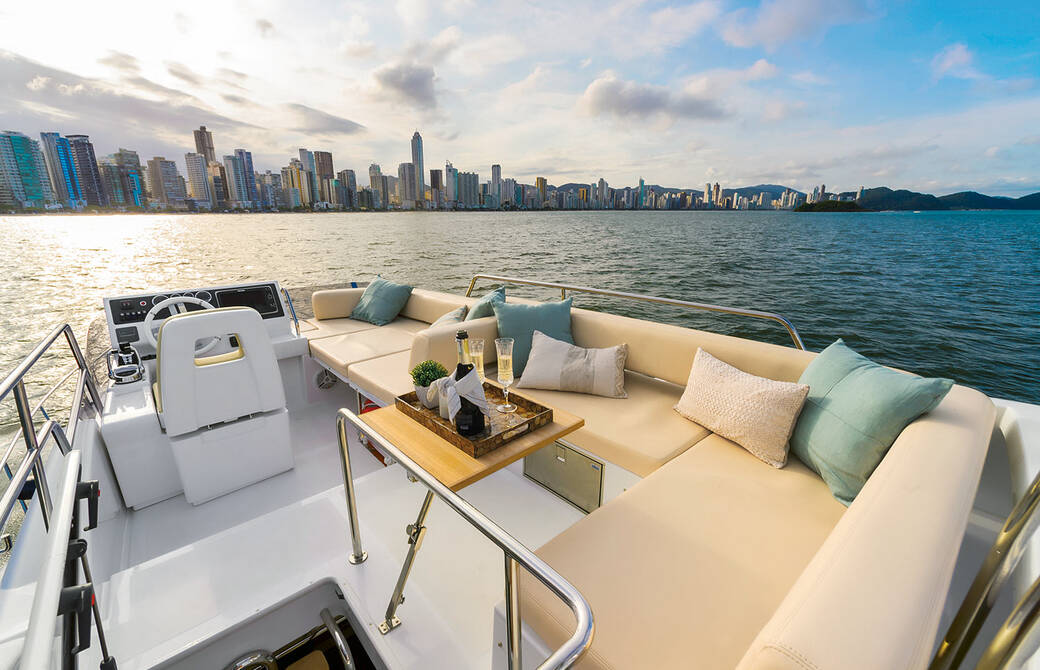

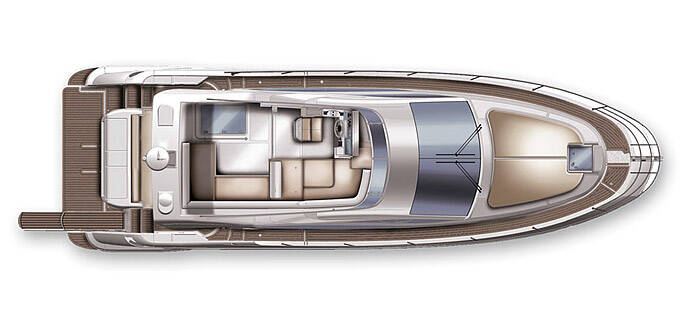

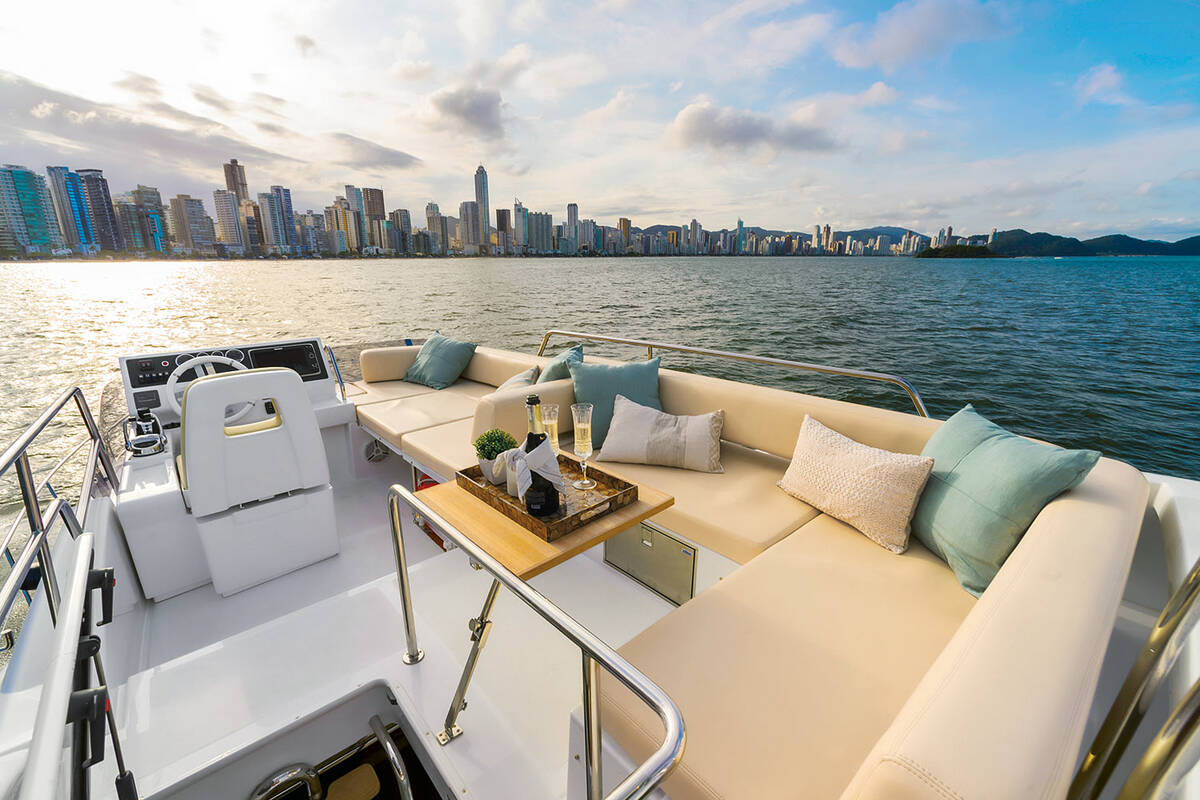

Флайбридж
- Флайбридж из анодированного алюминия и с водонепроницаемым люком из оргстекла

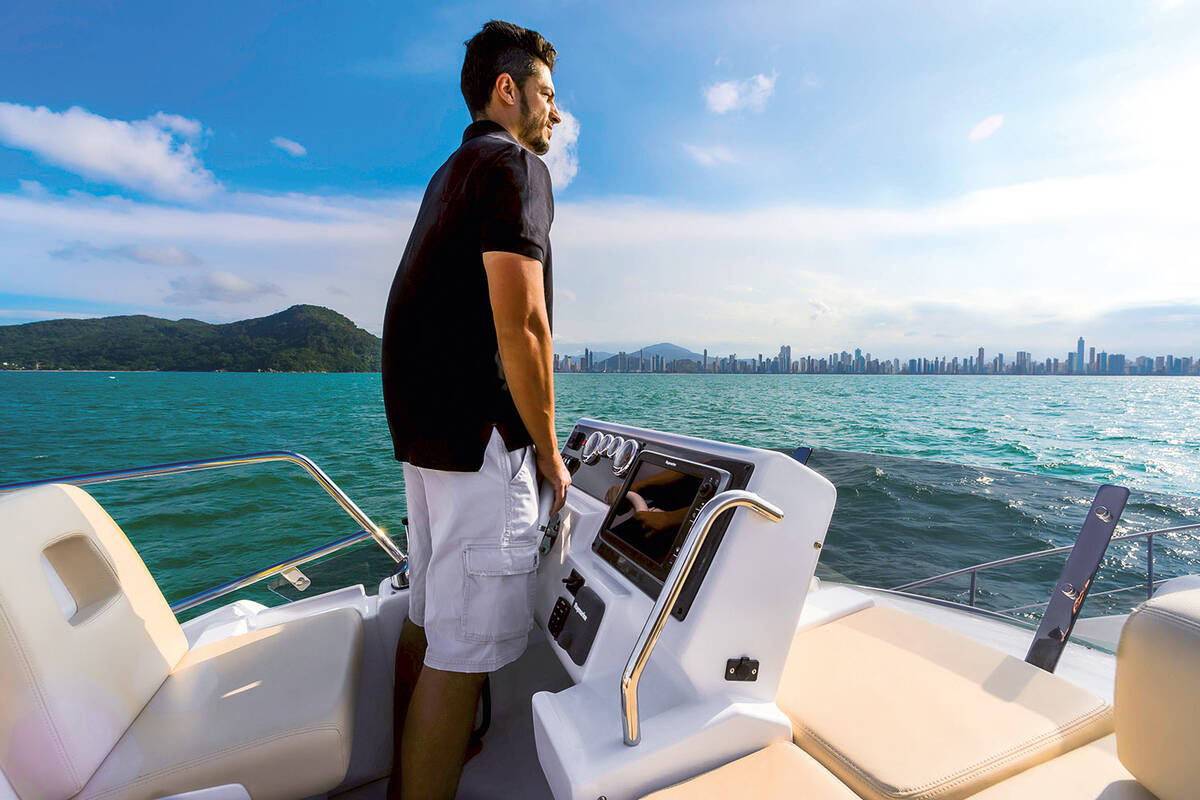

- Консоль управления включает:
- - управление двигателями с функцией SYNCRO
- - инструменты управления двигателями:
- - 2 мультифункциональных дисплея Cummins
- - 2 термометра Cummins
- - комманды запуска/остановки двигателей
- - кнопка глушения сигналов тревоги
- - навигационный пакет Raymarine Bronze
- - управление электрическими лебедками
- - управление горном
- - прожектор с ручным управлением (электрический прожектор доступен в виде опции)
- - управление закрылками, с индикаторами положения
- Одноместное кресло рулевого
- Штурвал из нержавеющей стали, с деталями из белого пластика
- С-образный диван в передней части флайбриджа
- L -образный диван на корме флайбриджа с местами для хранения под сидениями
- Опция: выдвижной холодильник 36 л под центральным сидением
- Радарная арка из стеклопластика
- Противоскользящая поверхность на боковых проходах
- Лобовое стекло из плексигласа в раме из нержавеющей стали
- Поручни из нержавеющей стали
- Квадратные открывающиеся окна из затемненного плексигласа (30x30 см) в передней части флайбриджа
Носовая палуба, боковые проходы
- Рейлинги из нержавеющей стали
- Окна из ламинированного стекла без рамы, с улучшенными характеристиками
- Привальный брус из нержавеющей стали высокой прочности
- Горловина для заправки водой в носовой части
- Горловина для заправки топливом в боковом проходе
- Противоскользящее покрытие на боковых проходах и в носовой части
- Открывающееся окно на посту управления (по правому борту)
- Якорная лебедка 1000 Вт, 24 В с проводным пультом ДУ
- 65 метров цепи, кольца 8 мм
- Носовой роульс для якоря из нержавеющей стали
- Якорь 17 кг TREFOIL
- Рундук для хранения якорной цепи и кранцев с дренажными отверствиями
- Матрасы для зоны загорания в носовой части, с переносными держателями для стаканов
- Поручни из нержавеющей стали
- Стальной рейлинг вдоль боковых проходов

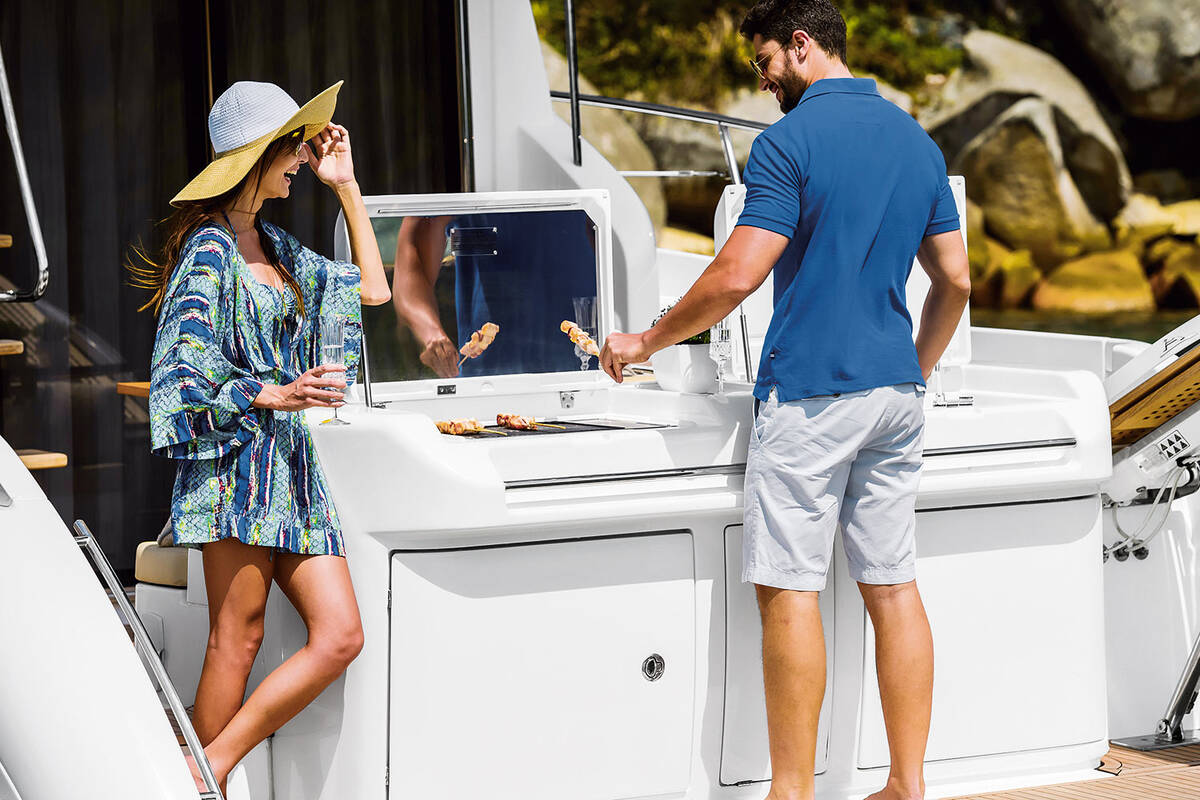

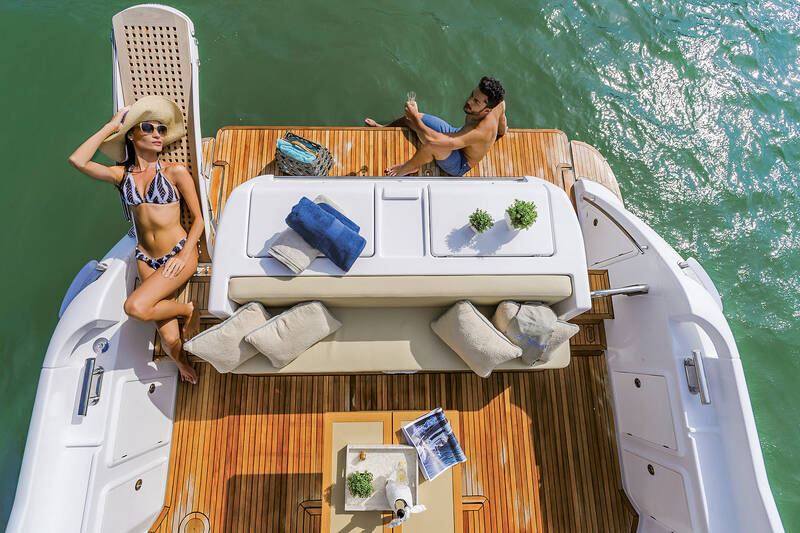

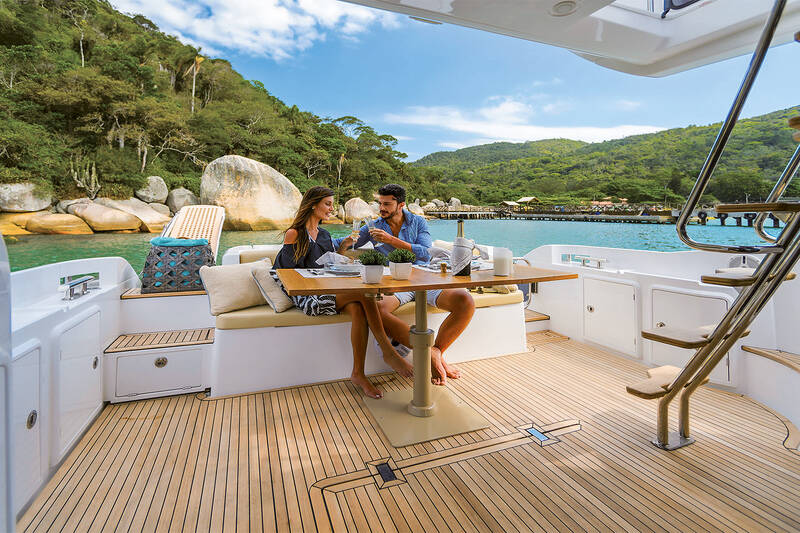

Кокпит и плавательная платформа
- Лестница из нержавеющей стали с тиковыми ступенями
- Два якорных напрявляющих со стальными утками
- Отверстие для сливА черных вод, в кокпите возле кормовой утки
- Места для хранения с пластиковыми дверцами (всего 5)
- Салонные двери из окрашенного алюминия, нержавеющей стали и закаленного стекла (2 раздвижные секции и 1 фиксированная)
- Сидение из стеклопластика с местом для хранения под ним
- Подушки для сидения в кокпите
- Доступ в машинное отделение через люк в кокпите
- Освещение кокпита и плавательной платформы
- Дверцы из нержавеющей стали и плексигласа
- Поручни из нержавеющей стали у боковых проходах
- Поручни из нержавеющей стали на корме, для доступа к плавательной платформе
- Плавательная платформа из стеклопластика с гидравлической подьемной системой
- Душ с холодной/горячей водой
- Разьем берегового питания 30A
- Аварийные выдвижные ступени, встроенные в платформу со стальными поручнями
- Габариты плавательной платформы: 2.85 x 0.9 м
- Допустимая нагрузка: 180 кг
- Предполагаемый размер тендера на плавательной платформе: 2.8 x 1.4 м
Интерьер
- Мебель изготовлена из многослойной фанеры, пригодной для использования в морских условиях, с ламинатом типа "Miele".
- Шкафы в каютах изготовлены из дерева кедра

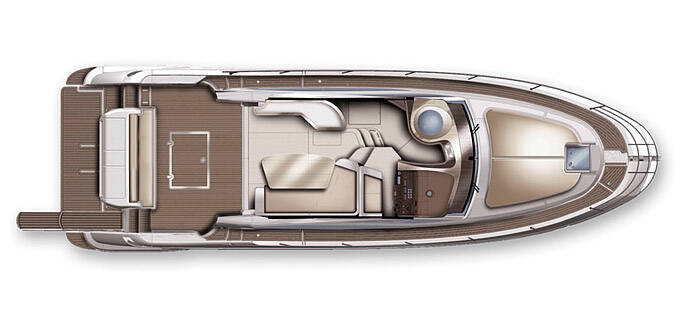

Главная палуба

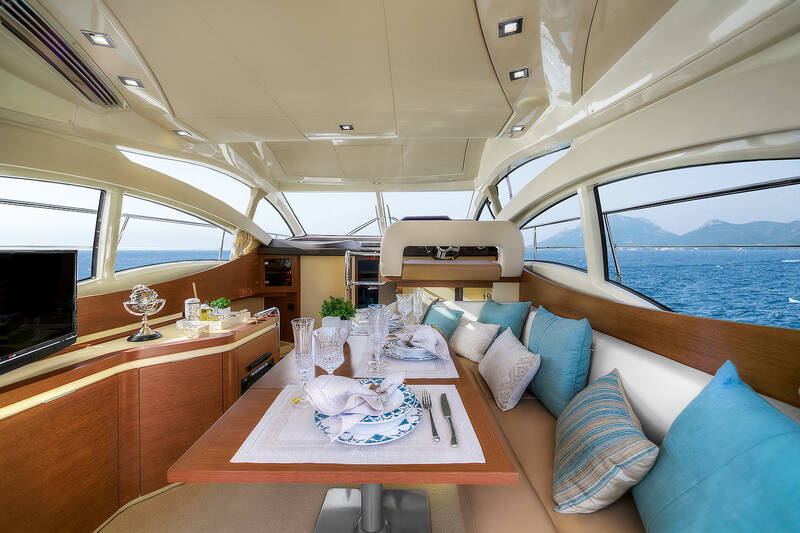

Салон
- L-образный диван с местом для хранения (опция: раскладной диван-кровать с местом для хранения под ним)
- Стол на 6 человек, передвижной и складывающийся, также может использоваться в кокпите
- Шкаф по левому борту
- Предварительная проводка кабелей для ТВ, с разъемом антенны возле шкафа
- Ковровое покрытие пола
- Шторы на боковых окнах и входной двери
- Сьемные панели на полу для доступа в машинное отделение

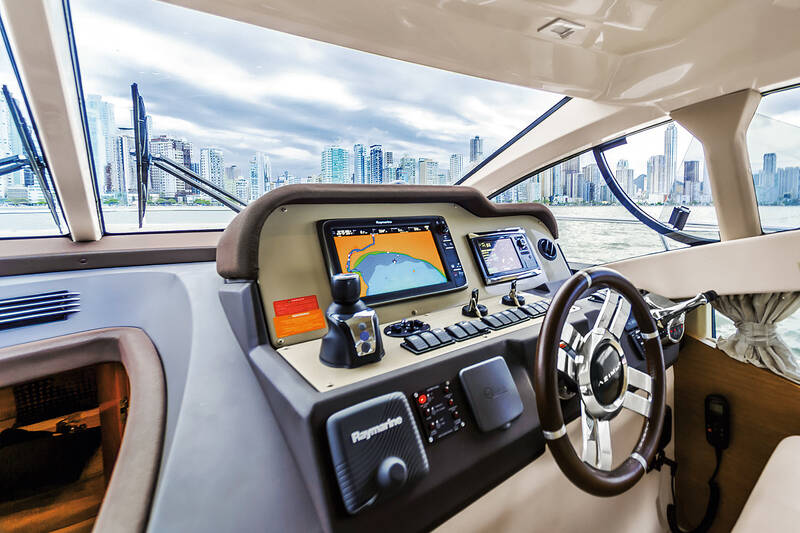

Главный пост управления
- Двойной сиденье, отделанное кожей, с деревянным основанием
- Место для хранения под креслом на посту упраления
- Штурвал из нержавеющей стали, с кожаными вставками
- Ковровое покрытие пола
- Зона под лобовым стеклом окрашена Nextel®
- Пост управления включает:
- - управление двигателями с функцией SYNCRO
- - инструменты управления двигателями:
- - 2 мультифункциональных дисплея Cummins Vessel View
- - аварийная панель (с LED датчиками трюмных помп, бака серых вод, высокой температуры выхлопных газов, положения плавательной платформы, индикатор берегового питания, обратная полярность)
- - магнитный компас
- - навигационный пакет Raymarine Bronze
- - переключатели: навигационные огни, звуковой сигнал, освещение, лебедки, стеклоомыватели и стеклоочистители, выключение сигнализации, трюмные насосы, клапаны
- - розетка 12V

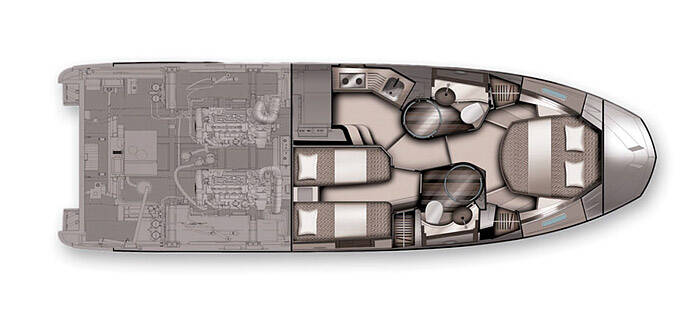

Нижняя палуба

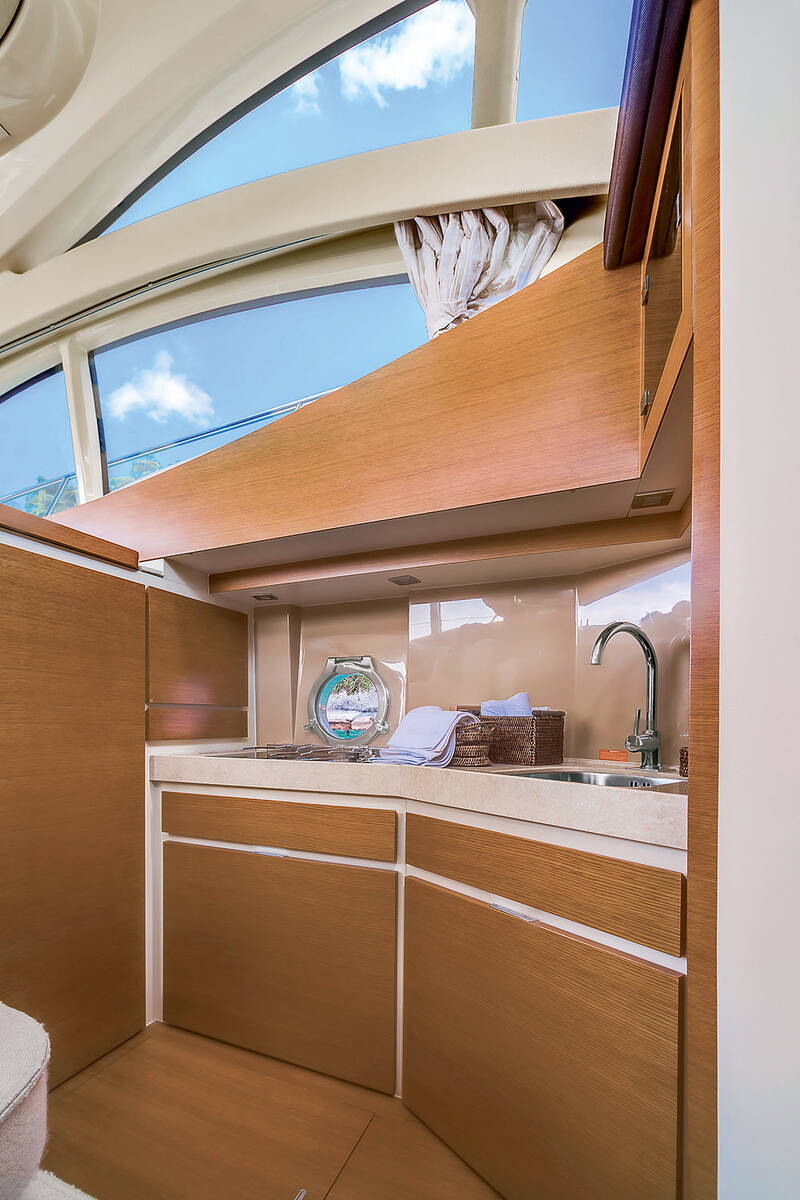

Кухня/коридор
- Деревянный пол
- Место для хранения под полом на кухне
- Круглый открывающийся иллюминатор
- Рабочая поверхность на кухне из бежевого мрамора
- Квадратная раковина из нержавеющей стали с холодной и горячей водой
- Стеклокерамическая варочная поверхность с двумя конфорками и держателями для кастрюль
- Мусорное ведро
- Встроенная микроволновая печь (20 л), над выдвижным ящиком
- Холодильник/морозильная камера с одной дверью, емкостью 130 л (опция: двухдверный холодильник/морозильная камера на 165 л)
- Индикатор питания для помпы бака серых вод
- Поручни на лестнице из нержавеющей стали
- Коридор, ведущий к каютам и в ванную комнате по левому борту

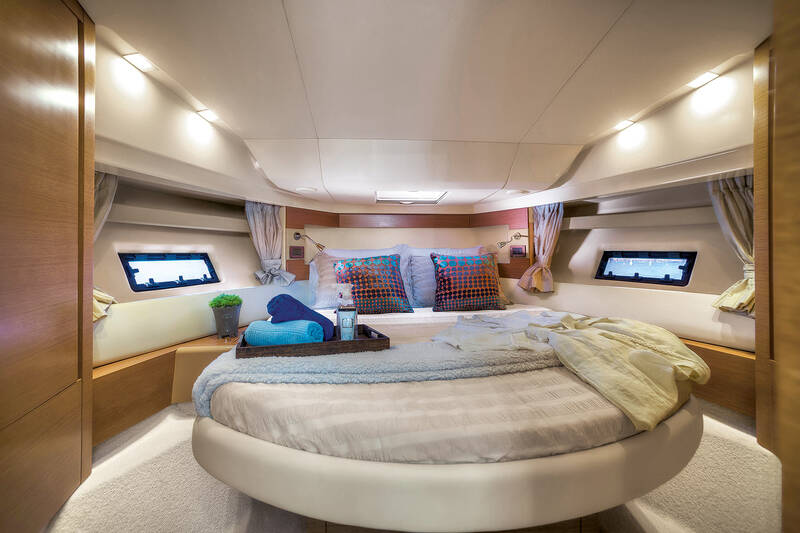

Каюта владельца
- Двуспальная кровать
- Полка у изголовья кровати, с отделениями для хранения
- 2 лампы для чтения
- 2 боковые полки
- 2 прямоугольных открывающихся иллюминатора
- Люк со шторкой и москитной сеткой
- Шкаф с вешалками по правому борту
- Выдвижной ящик с местом для хранения под кроватью
- Ковровое покрытие пола
- Шторы
- Точечные галогенные светильники
- Шкаф с вешалками и зеркалом внутри по левому борту

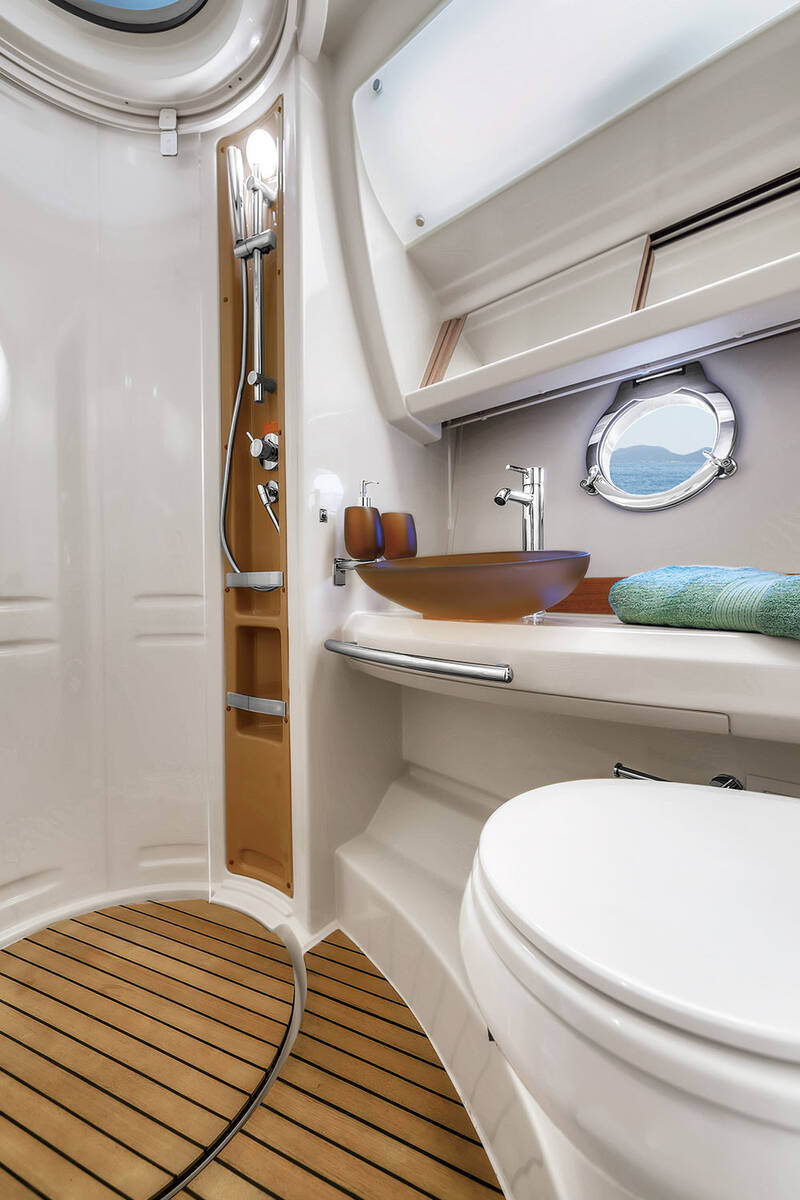

Санузел владельца
- Естественное освещение в душевой через полупрозрачный потолок
- Туалет с системой Tecma Easyfit
- Индикатор слива Tecma (красный / зеленый)
- Раковина Vetrofreddo®
- Аксессуары для ванной комнаты Vetrofreddo®
- Съемный тиковый пол в душевой
- Душевая комната с внутренним диаметром 750 мм, с раздвижными дверями из плексигласа
- Держатель для душа с регулировкой по высоте
- Холодная/горячая вода
- Вешалка для полотенец из нержавеющей стали
- Светодиодное освещение над раковиной и галогенные светильники на потолке
- Круглый открывающийся иллюминатор - диаметр 250 мм
- Жалюзи

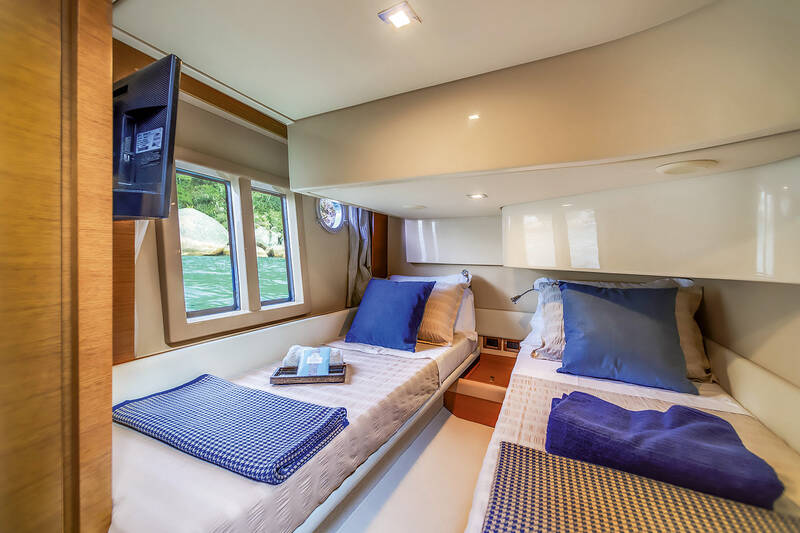

Гостевая каюта (на миделе, по правому борту)
- Две односпальные кровати
- Прикроватная тумба с небольшим местом для хранения
- Две полки для хранения
- Светодиодные лампы для чтения
- Галогенные потолочные светильники
- Шкаф в боковой стенке, с полками, вешалками и зеркалом
- Два панорамных прямоугольных окна (250 х 600 мм каждое) по бокам корпуса
- Круглые открывающиеся иллюминаторы (диаметр 250 мм)
- Ковровое покрытие пола
- Шторы
- Место для хранения под полом

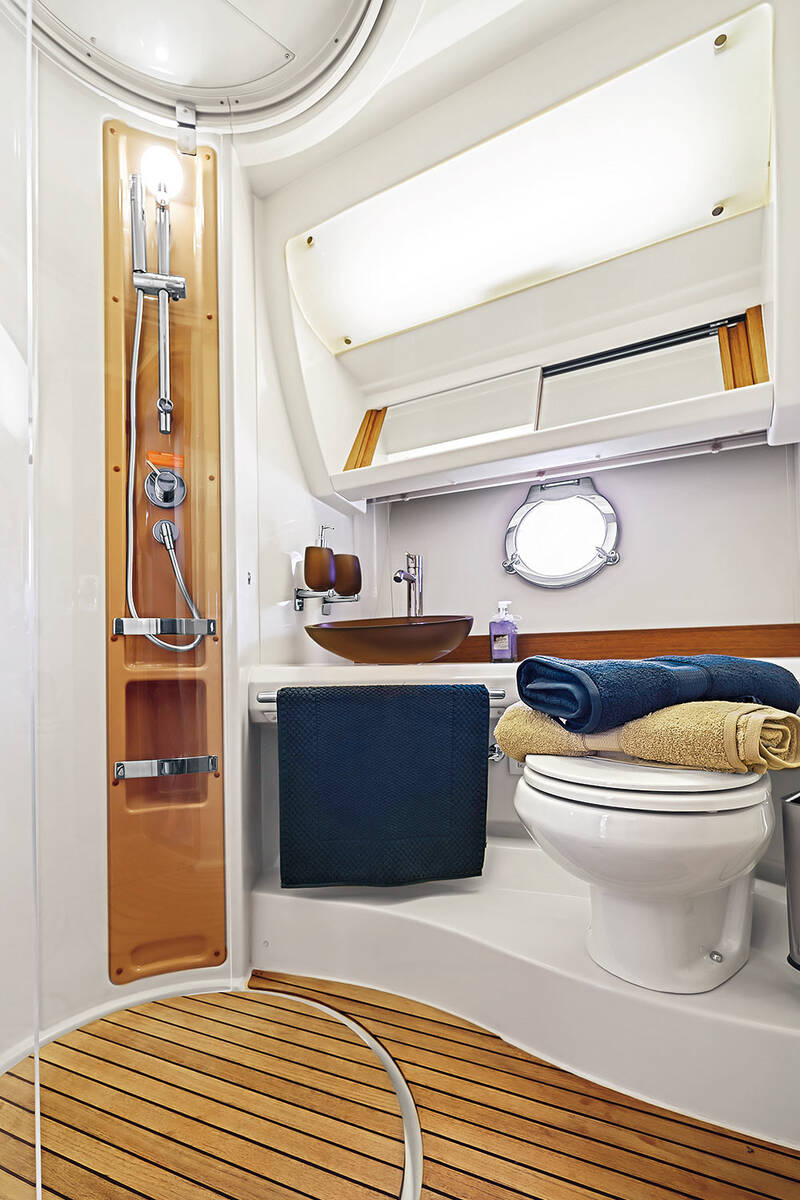

Гостевой санузел
- Естественное освещение в душевой через полупрозрачный потолок
- Туалет с системой Tecma Easyfit
- Индикатор слива Tecma (красный / зеленый)
- Раковина Vetrofreddo®
- Аксессуары для ванной комнаты Vetrofreddo®
- Съемный тиковый пол в душевой
- Душевая комната с раздвижными дверями из плексигласа
- Держатель для душа с регулировкой по высоте
- Смеситель с холодной/горячей водой
- Вешалка для полотенец из нержавеющей стали
- Светодиодное освещение над раковиной и галогенные светильники на потолке
- Круглый открывающийся иллюминатор - диаметр 250 мм
- Жалюзи
- Датчик функционирования насоса серых вод
Электрическая система
Главные характеристики
- Напряжение 220В и 110В, 60Гц. 24 В постоянного тока (+1 розетка 12 VCC на посту управления)
- Главная приборная панель расположена в зоне камбуза
- Главный переключатель (береговое питание / генератор)
- Переключатель параллельной работы сервисных аккумуляторов - для аварийного запуска двигателя (на посту управления)
- Главный выключатель аккумуляторов находится в кокпите
- Основное освещение галогенными лампами 28V
- Светодиодные лампы для чтения в каютах
- Светодиодное освещение для ванных комнат и каюты владельца
- 110V - 60Hz розетки на всей лодке, за исключением одной 220 - 60Гц, расположенной на кухне
Источники энергии
Генератор
- Генератор Cummins-ONAN 9 кВт 220 В, 60 Гц, с глушителем и сепаратором воды/газа
- Cummins SmartCraft интерфейс для мониторинга параметров функции от VesselView
- Дистанционный выключатель, расположенный на кухонной приборной панели
- Зарядное устройство 10A 12V для аккумулятора генератора.
- Аккумулятор для генератора 1 х 12VCC 100Ah
Разьем берегового питания
- Разьем берегового питания 220 В, 60 Гц, 30А, расположена по левому борту плавательной платформы
Аккумуляторы
- Сервисные: группа из 4 аккумуляторов 24 VCC 100Ач
- Для запуска двигателя: группа из 2 аккумуляторов 24 VCC 100Ач
- Электронный зарядное устройство 50A 24V
Трюмные насосы
- 2 электрических трюмных насоса 24В, расположенных в кормовой части машинного отделения
- Сигнализация аварийного уровня трюмных вод
- 2 ручных аварийных насоса (1 х в машинном отделении, 1 х в гостевой каюте)
- Быстрое осушение машинного отделения
- Система быстрой откачки трюмных вод за счет двигателей
Топливная система
- Два полиэтиленовых бака 550 л, расположенных в машинном отделении
- Электронный датчик на посту управления (на дисплее Cummins Vessel View)
- Визуальный датчик, расположенный в баке по левому борту
- Электромагнитные клапаны подачи топлива к двигателям
- Соединенные баки, с ручным клапаном
Система пресной воды
- Два полиэтиленовых бака пресной воды (суммарная емкость - 400 л)
- Насос пресной воды производительностью 17л / мин
- Система очистки Tecma WC, подключена к системе пресной воды
- Бойлер емкостью 40 л
- Электронный датчик уровня воды в баке, расположен на посту управления
- Автоматическая остановка насоса в случае окончания воды
Система "черных" вод
- 2 туалета с системой Tecma Easyfit WC со встроенным масератором
- 103-литровый бак с внешним датчиком уровня наполненности, который не позволяет произвести слив из унитазов при переполненном баке
- Датчик среднего и высокого уровня воды, расположен в кнопках WC в ванных комнатах
- Возможность опустошения бака черных вод через подключение всасывающего насоса в специальное отверстие на палубе
- Возможность слива за борт через трёхходовой клапан (если это разрешено действующим законодательством)
Система "серых" вод
- Коллекторный бак (40 л) из полиэтилена, с автоматическим сливом сточных вод из ванных комнат, душевых кают, раковин
- Слив воды из раковин непосредственно из отверстия в корпусе
- Автоматический выключатель, буй изготовлен из нержавеющей стали с двойным контактом (активация автоматического насоса / сигнализация высокого уровня воды в баке)
- Переключатель / операционный переключатель режимов: ручной / автоматический насос на главной панели
- Слив в море: производительность помпы 25 л / мин
- Слив конденсата воды из холодильника и системы кондиционирования
Выхлопная система двигателя
- Погруженные в море выхлопы двигателей
- Выхлопные трубы из нержавеющей стали
- Интегрированный глушитель
- Минимальный выхлоп
Вентиляционная система
- Естественная вентиляция через отверстия, расположенные по бортам и защищенные решеткой из нержавеющей стали
- Вытяжка 24 В, с автоматическим стартом и остановкой (через несколько минут после выключения двигателя)
Гидравлическая система
- Электрогидравлический распределительный щиток для закрылок 24 В
Разное
- 6 (шесть) кранцев с фирменными чехлами
- Швартовые концы (4 шт. по 10 метров каждый, диаметр 20 мм)
- Веревки для кранцев (6 шт., 3 м каждая, диаметр 8 мм)
